CATIA Electrical Harness Design: Endüstriyel Karmaşıklığın Anatomisi ve Dijital Çözümler

Modern mühendislik, hızla gelişen teknolojilerin ve sürekli artan tüketici beklentilerinin karmaşık bir dansını sahneliyor. Otomotivden havacılığa, savunma sanayinden endüstriyel makine üretimine kadar pek çok sektörde, ürünlerin içyapısını oluşturan elektriksel sistemler, kritik bir "dijital omurga" görevi üstleniyor. Ancak bu omurganın tasarımı ve entegrasyonu, mühendislik süreçlerinin en zorlu adımlarından biri olmaya devam ediyor. Bu yazıda, bu zorlukları aşmada kilit bir rol oynayan CATIA Electrical Harness Design modülünü analitik bir bakış açısıyla mercek altına alacağız.

Çağdaş Mühendisliğin Elektriksel Çıkmazı

Bir otomobilin marş sisteminden bir uçağın aviyonik kontrol ünitelerine kadar, her modern ürün, iç içe geçmiş bir kablo ve konektör ağına ev sahipliği yapar. Bu ağın büyüklüğü ve karmaşıklığı şaşırtıcı boyutlara ulaşabilir: örneğin, günümüz orta sınıf bir otomobilinde 2.000'den fazla kablo bağlantısı ve toplamda birkaç yüz metreyi aşan kablo uzunlukları bulunabilmektedir. Büyük yolcu uçaklarında bu rakamlar, yüz binlerce bağlantıya ve yüzlerce kilometre kabloya ulaşır.

Peki, bu denli yoğun bir elektriksel altyapıyı tasarlarken karşılaşılan temel zorluklar nelerdir?

• •
  Mekansal Kısıtlamalar: Ürün içindeki her milimetrenin değerli olduğu düşünüldüğünde, kablo demetlerinin diğer mekanik bileşenlerle çakışmadan ve optimum şekilde yerleştirilmesi hayati önem taşır. Geleneksel 2D çizim tabanlı yaklaşımlar, bu tür çarpışmaları ve yerleşim hatalarını önceden tespit etmede yetersiz kalır.
• •
  Revizyon Maliyetleri: Tasarım sürecindeki en küçük bir değişiklik bile, kablo demetinin yeniden düzenlenmesini gerektirebilir. Bu durum, manuel yöntemlerle yapıldığında ciddi zaman kaybına, maliyet artışına ve üretimdeki gecikmelere yol açar. Endüstriyel raporlar, mühendislik revizyonlarının toplam ürün geliştirme maliyetlerinin %10 ila %20'sini oluşturabileceğini göstermektedir.
• •
  Üretilebilirlik Sorunları: Tasarlanan demetin sahada monte edilebilir olması, yeterli bükme yarıçaplarına sahip olması, erişim kolaylığı sağlaması ve titreşim, ısı gibi çevresel faktörlere dayanıklı olması gerekir. Tasarım aşamasında bu faktörlerin göz ardı edilmesi, montaj hattında ciddi aksaklıklara neden olabilir.
• •
  Dokümantasyon ve Standardizasyon: Her bir kablonun, konektörün ve bağlantı noktasının doğru bir şekilde belgelenmesi, malzeme listelerinin (BOM) eksiksiz olması ve endüstri standartlarına (örn. AS9100, ISO/TS 16949) uygunluk sağlanması zorunludur.

Bu zorluklar, mühendislik firmalarını daha entegre, hassas ve öngörücü tasarım araçlarına yöneltmiştir. İşte bu noktada, CATIA Electrical Harness Design devreye girer.

Dijitalleşen Çözüm: CATIA EHD'nin Stratejik Katkısı

CATIA Electrical Harness Design (EHD), Dassault Systèmes'in PLM (Product Lifecycle Management) stratejisinin temel taşlarından biri olarak, bu karmaşık sorunlara bütünsel bir çözüm sunar. EHD modülü, elektriksel ve mekanik tasarım süreçlerini entegre ederek, dijital prototiplemenin gücünü kablo demeti tasarımına taşır.

1. Tamamen 3D Entegrasyon ve Uzamsal Verimlilik

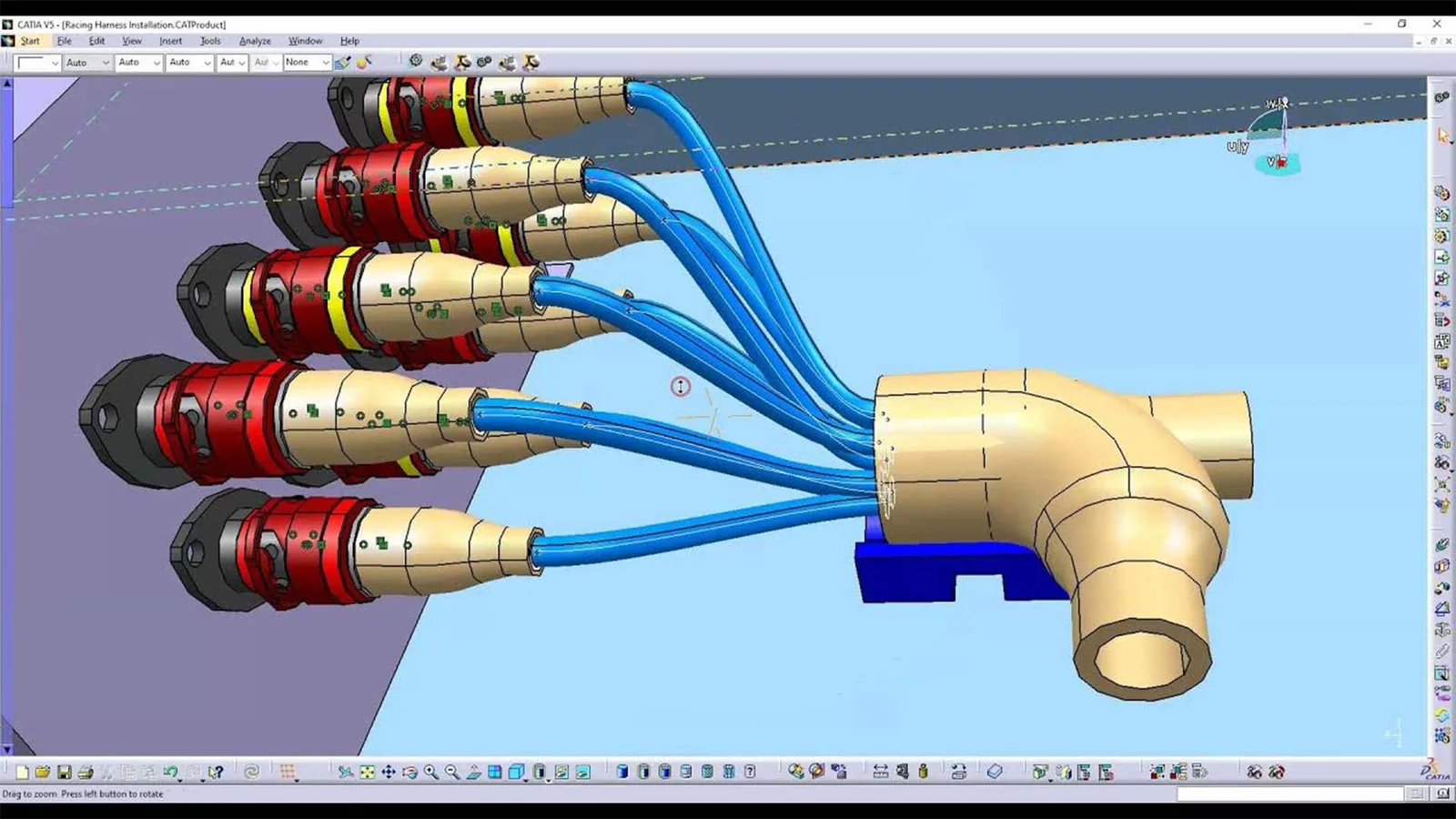

EHD, elektrik devre şemalarından (2D) doğrudan 3D kablo demeti modelleri oluşturulmasına olanak tanır. Bu sayede:

• •
  Hassas Rota Belirleme: Mühendisler, kablo demetlerini ürünün 3D modeli içerisinde, diğer bileşenlerle çarpışma riski olmadan, gerçekçi bükülme yarıçaplarını koruyarak yönlendirebilirler. Bu, fiziksel prototiplere olan ihtiyacı azaltır.
• •
  Otomatik Çarpışma Tespiti: Sistem, kablo demeti ile mekanik parçalar veya diğer demetler arasındaki potansiyel çarpışmaları otomatik olarak tespit eder. Bu, tasarım revizyonlarını erken aşamada yaparak maliyetleri düşürür. Bir otomotiv OEM'i tarafından yapılan bir analize göre, tasarım aşamasında tespit edilen bir sorun, üretim hattında tespit edilenden 10 kat daha az maliyetli olabilmektedir.
• •
  Ağırlık ve Yer Optimizasyonu: Kablo demetlerinin optimize edilmiş yerleşimi, hem ürünün toplam ağırlığını azaltmaya (özellikle havacılıkta kritik) hem de daha kompakt tasarımlar oluşturmaya yardımcı olur.

2. Veri Akışı ve Standardizasyon

CATIA EHD, tasarım sürecini daha verimli hale getiren güçlü veri entegrasyonu sunar:

• •
  Şematik-3D Bağlantısı: 2D elektrik şemaları ile 3D kablo demeti modelleri arasında iki yönlü bir ilişki kurar. Şemadaki bir değişiklik, 3D modelde anında yansıtılabilir veya tam tersi. Bu, tutarlılığı garanti eder.
• •
  Otomatik Malzeme Listeleri (BOM): Tasarım tamamlandığında, sistem kablo uzunlukları, konektör tipleri, terminal numaraları ve diğer tüm bileşenleri içeren eksiksiz bir malzeme listesini otomatik olarak oluşturur. Bu, insan hatasını minimize eder ve tedarik zinciri yönetimini kolaylaştırır.
• •
  Üretim Dokümantasyonu: EHD, otomatik olarak üretim çizimleri, tel şemaları ve demet tabloları gibi ayrıntılı üretim belgeleri oluşturarak, üretim sürecini hızlandırır ve hataları azaltır.

3. Simülasyon ve Validasyon Kapasitesi

Kablo demeti tasarımında sadece görsel entegrasyon yeterli değildir. EHD, elektriksel performansı ve dayanıklılığı artırıcı simülasyon yetenekleri sunar:

• •
  Esneklik Analizi: Kablo demetinin gerçek dünyadaki esnekliğini ve bükülme davranışını simüle eder, böylece montajda veya kullanımda ortaya çıkabilecek gerilmeleri ve arızaları öngörebilir.
• •
  Termal Analiz Entegrasyonu: Bazı durumlarda, demetlerin yoğun ısı bölgelerindeki davranışları analiz edilebilir, bu da daha güvenli ve uzun ömürlü tasarımlar sağlar.
• •
  Elektromanyetik Uyumluluk (EMC) Ön Değerlendirmesi: Kablo yönlendirmesinin, potansiyel EMI (elektromanyetik girişim) ve EMC performansına etkileri konusunda ilk analizlerin yapılmasına olanak tanır.

Yetkinlik Kazanmak: Üçüncü Binyıl Akademi'nin Rolü

CATIA Electrical Harness Design gibi gelişmiş bir aracı etkin bir şekilde kullanmak, sadece yazılımın menülerini öğrenmekten çok daha fazlasını gerektirir. Bu, derin bir mühendislik anlayışı, sektörel standartlara hakimiyet ve yazılımın sunduğu tüm potansiyeli maksimize edebilme yeteneği demektir. Türkiye'nin önde gelen eğitim kurumlarından Üçüncü Binyıl Akademi, bu alandaki yetkinlik açığını kapatmak için önemli bir köprü görevi üstleniyor.

Akademi'nin sunduğu CATIA Electrical Harness Design eğitim programları, katılımcılara sadece yazılımın araçlarını tanıtmakla kalmıyor, aynı zamanda gerçek dünya mühendislik senaryoları üzerinden pratik uygulama deneyimi sağlıyor. Bu programlar,

• •
  2D şematik tasarımdan 3D kablo demeti oluşturmaya,
• •
  Mekanik entegrasyon ve çarpışma analizlerinden,
• •
  Otomatik dokümantasyon ve üretim çıktısı oluşturmaya kadar,

bir elektrik mühendisinin veya tasarımcısının ihtiyaç duyacağı tüm temel ve ileri düzey becerileri kapsar. Programın amacı, teorik bilgiyi pratikle birleştirerek, katılımcıların sektörde rekabetçi ve yetkin profesyoneller olmalarını sağlamaktır.

Eğitimlere katılan mühendisler ve tasarımcılar, bu tür ileri düzey araçlarla edindikleri yetkinlik sayesinde, çalıştıkları kurumlarda tasarım süreçlerini %30'a varan oranlarda hızlandırabilir ve prototipleme maliyetlerini önemli ölçüde azaltabilirler. Bu, özellikle küresel rekabetin yoğun olduğu bir dönemde, kritik bir fark yaratma potansiyeli taşır.

Geleceğe Yönelik Bir Çıkarım

Elektriksel sistemlerin ürünlerdeki rolü, otonom araçlar, akıllı şehirler ve endüstri 4.0 gibi kavramlarla birlikte artmaya devam edecektir. Bu durum, CATIA Electrical Harness Design gibi araçların önemini daha da pekiştirecektir. Karmaşıklığı yönetme yeteneği, inovasyon hızını belirleyecek ana faktörlerden biri olacak. Bu bağlamda, Üçüncü Binyıl Akademi gibi kurumların sağladığı kaliteli eğitimler, endüstrinin ihtiyaç duyduğu yetenekli işgücünü yetiştirmede ve Türkiye'nin mühendislik kapasitesini güçlendirmede stratejik bir rol oynamaktadır. Dijital mühendislik araçlarına yatırım yapmak ve bu araçları kullanacak yetkin profesyoneller yetiştirmek, şüphesiz ki geleceğin rekabetçi pazarında ayakta kalmanın temelini oluşturacaktır.
